Платформа уравнительная механическая

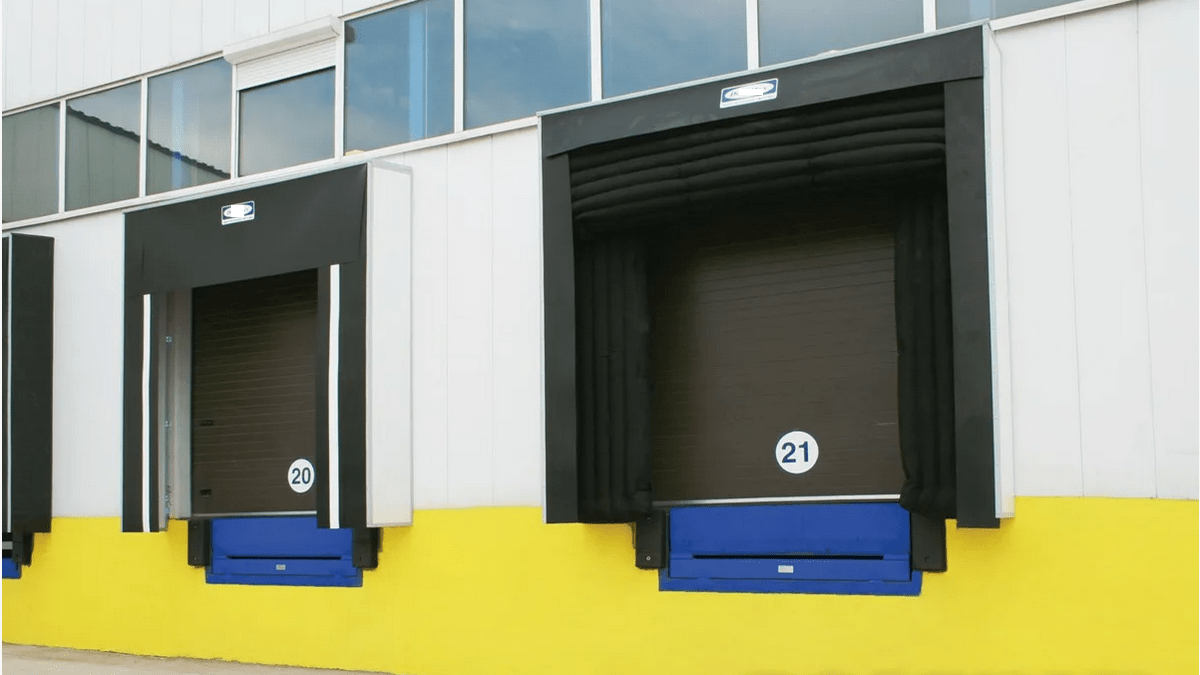

Платформа уравнительная механическая — это площадка в виде моста, для уравнивания пола склада с полом кузова автотранспорта. Данную платформу также называют мост перегрузочный или доклевеллер. Уравнительная механическая платформа предназначена для разгрузки и погрузки небольших коммерческих автомобилей. Управляется вручную, без электропривода, достаточно легко. Конструкция простая, надежная и в эксплуатации, и в обслуживании.

Оглавление

1. Описание, характеристики.
2. Цветовые решения.
3. Комплектация.
4. Дополнительная комплектация.
5. Конструкция.
6. Подготовка объекта.
7. Оборудование для подъема и монтажа.
8. Технические характеристики.
9. Условия эксплуатации.
10. Онлайн расчет стоимости ворот.

Гарантия работоспособности с момента оформления покупки для розничных покупателей и для дилеров 2 года

Платформа уравнительная механическая

Описание

Платформа предназначена для эксплуатации со средним и малым коммерческим автотранспортом, максимальная высота которого позволяет производить разгрузку в помещение. Решение экономичное в плане цены, эксплуатации и обслуживания. Платформа предназначена для использования с невысокой интенсивностью.

Платформа механическая, соответственно, электропитание не требуется. Используется, большей частью там, где нет возможности установить, задействовать платформу электрогидравлическую. Управление ручное, рычажное, большого усилия одного человека не требуется. Активно используется в помещениях баз оптовой торговли, на перегрузочных транспортных узлах, в логистических центрах и складских комплексах.

Характеристики

Параметр	Показатель
Длина с допустимой нагрузкой 6000 кг (60 кН)* в миллиметрах	700
Ширина в миллиметрах	1600; 1800; 2000
Цвет	RAL 9005 (черный), RAL 5005 (синий)

Цветовые решения

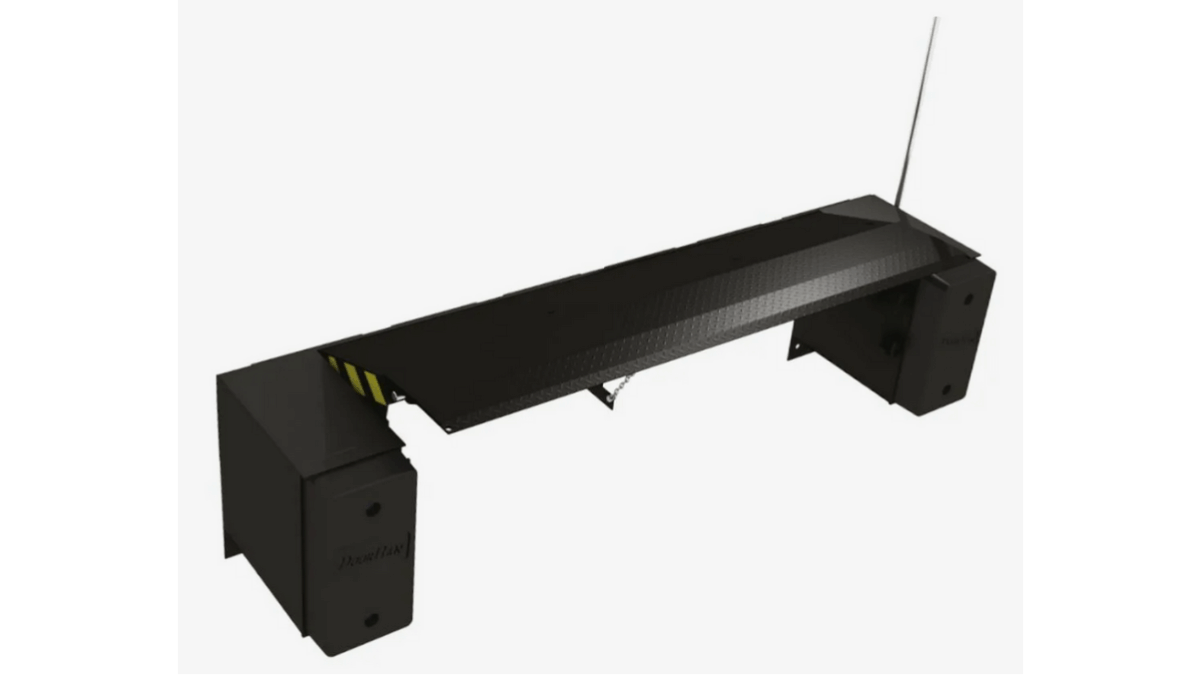

Комплектация

Платформа уравнительная механическая. Вид: подвесной. Комплектация базовая: два бампера 450 x 250 x 100. Бамперы встроенного типа приобретаются отдельно.

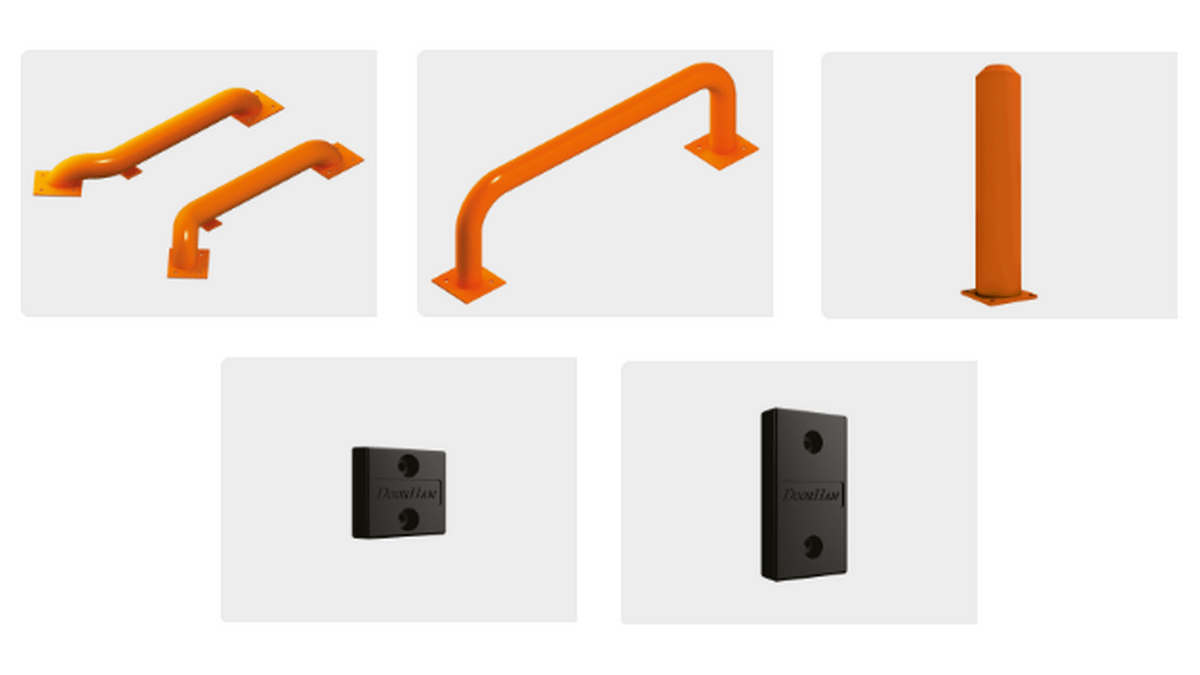

Дополнительная комплектация

1. Направляющие для колес. Назначение: обеспечение точной и быстрой парковки автотранспорта с защитой от повреждений герметизаторов и стен здания. Конструкция: сводит к минимуму вероятный контакт с ободом колеса авто. Элементы: трубы стальные диаметром 159 миллиметров с отводами для крепления. Цвет базовый – RAL 2004 с возможностью покраски в любой цвет по карте RAL или горячеоцинкованное исполнение. Варианты установки направляющих: устанавливаются на площадке перед доком на болтах анкерных или методом бетонирования.
2. Ограждения. Назначение: защита стен здания от повреждения при работе автопогрузчика и обеспечение его безопасного движения по помещению, при подъезде к доку. Установка: внутри помещения. Элементы: трубы круглые диаметром 100–159 миллиметров, при изготовлении по индивидуальным эскизам Заказчика могут быть другой указанной произвольной формы. Цвет базовый – RAL 2004 с возможностью покраски в любой цвет по карте RAL или горячеоцинкованное исполнение.
3. Столбики отбойные. Назначение: защита стоек ворот угловых от повреждений, наезда автопогрузчика. Установка: внутри помещения сразу перед стойками. Размеры: диаметр от 100 до 159 миллиметров. Цвет базовый – RAL 2004 с возможностью покраски в любой цвет по карте RAL или горячеоцинкованное исполнение.
4. Бампер резиновый 250 × 250 × 100 миллиметров. Вид: базовый. Назначение: обеспечение безопасного подъезда автотранспорта к погрузочному месту, предотвращение повреждения стен в помещении.
5. Бампер резиновый 450 × 250 × 100 миллиметров. Вид: базовый. Назначение: обеспечение безопасного подъезда автотранспорта к погрузочному месту, предотвращение повреждения стен в помещении.

Платформа уравнительная механическая

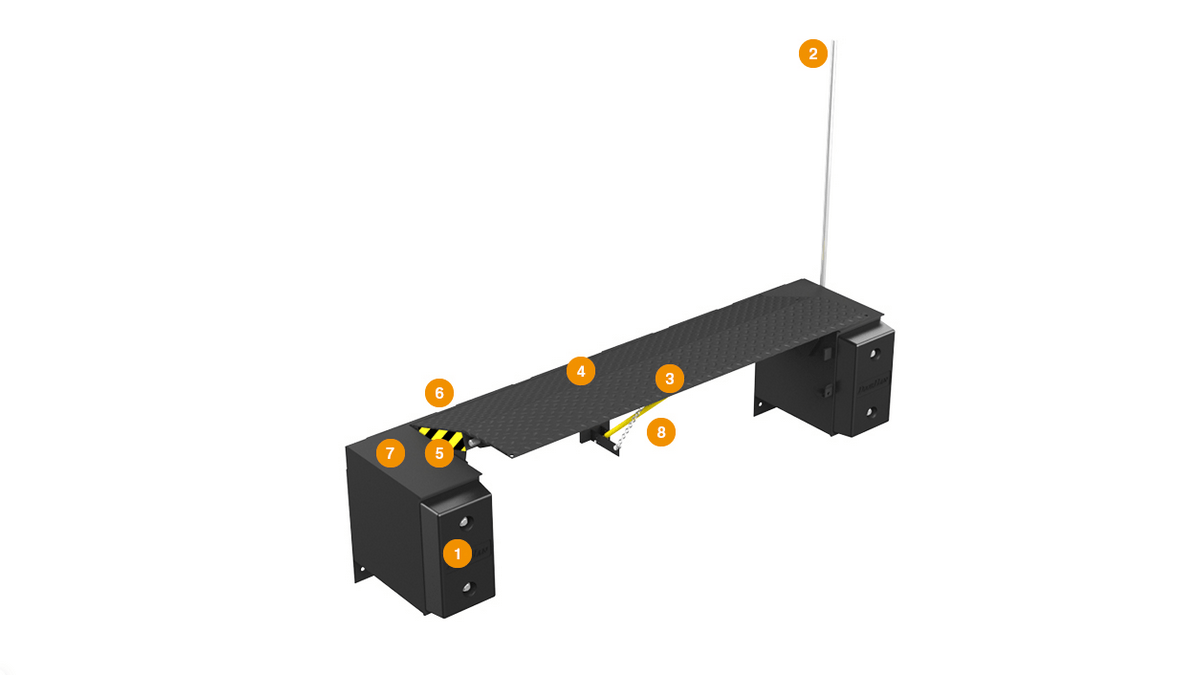

Конструкция

1. Бампер резиновый;
2. Рычаг;
3. Аппарель;
4. Крышка платформы;
5. Полоса сигнальная желто-черная;
6. Ферма;
7. Тумба;
8. Пружина встроенного типа.

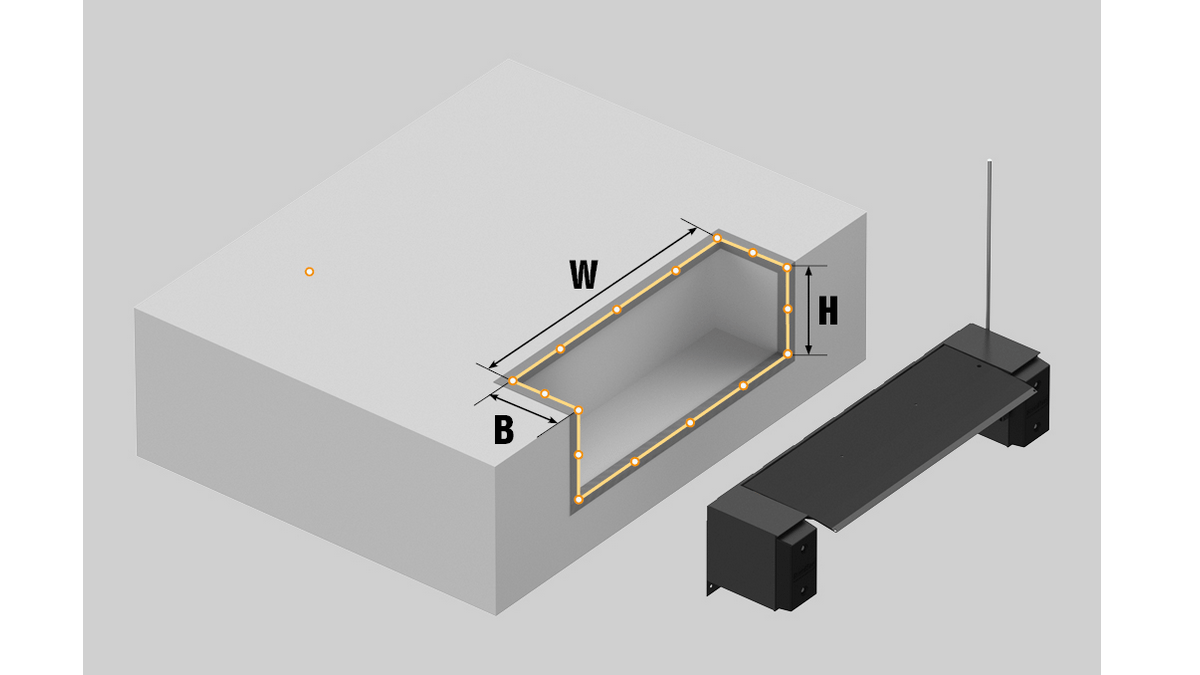

Подготовка объекта

W – ширина приямка.

H – высота приямка.

B – глубина приямка.

Требования к строительному объекту

Подготовка приямка. Приямок для платформы готовится строго в соответствии с чертежами, которые предоставляет изготовитель.

Платформа уравнительная механическая

Оборудование для подъема и монтажа

Вилочный погрузчик

• Грузоподъемность максимальная — 10 кН;
• Длина вил — не менее 1000 миллиметров.

Кран подъемный

• Грузоподъемность минимальная — 10 кН.

Оборудование для установки

• Аппарат сварочный: 5–200 А или аналогичный;
• Электроды для сварки: 3 миллиметра;
• Набор ключей гаечных.

Технические характеристики

Параметр	Значение	Примечание
Длина в миллиметрах	700
Ширина в миллиметрах	1600; 1800; 2000
Вес в килограммах	370
Допустимая нагрузка в килограммах (кН)	6000 (60)
Максимальная точечная нагрузка, Н/мм²	1,3	Верхний лист 6 миллиметров
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60
Диапазон рабочих температур, °С	От — 20 до + 50

Условия эксплуатации

1. Осмотр и техническое обслуживание. Назначение: обеспечение бесперебойной и надежной эксплуатации платформы. Период проведения осмотра: после каждого использования платформы. Период проведения технического обслуживания: не реже раза в месяц.
2. Зона работ. Обязательно удостовериться перед проведением работ, что в этой зоне нет людей, животных, и не относящихся к работам предметов.
3. Полное открытие ворот. При работах с уравнительной платформой, ворота должны быть обязательно открыты полностью.
4. Парковка автотранспорта. После парковки автотранспорта к платформе, обязательно убедиться, что он припаркован правильно. Если полы в помещении с уклоном, обязательно использовать стопоры колес.
5. Аппарель. В кузове автотранспорта должна лежать по всей его ширине. Аппарель должна заходить в кузов автотранспорта минимум на 100 миллиметров.
6. Нагрузка точечная. Для погрузчиков стандартных c колесами накачиваемыми и тележек гидравлических ручных используются уравнительные механические платформы с точечной нагрузкой 1,3 Н/мм².
7. Виды автотранспорта. Платформа предназначена для эксплуатации с малым и средним коммерческим автотранспортом. Запрещается эксплуатация платформы с крупнотоннажным автотранспортом.
8. Интенсивность использования. В день, количество перемещаемого груза по платформе не должно превышать восьми тон. В среднем — это соответствует разгрузке и (или) погрузке пяти малых и (или) средних автомобилей.
